KDONAr-7500/1360/250Y Koude doos Mexico, ASU
Project en Techniek de diensten, van de de Luchtscheiding van Sichuan de Installatie (Groep) Co., Ltd (hierna genoemd SASPG) zullen, ontwerpen een gloednieuwe installatie van de luchtscheiding vervaardigen en voorzien van de recentste procestechnologie van moleculaire zeefadsorptie, hulp turbo-expander, structurele verpakkings hogere kolom en intern de compressieproces van GOX. Deze installatie is volledig met het het systeem van de luchtfiltratie, systeem van de luchtcompressor, de lucht systeem pre-cooling, het moleculaire systeem van de zeefreiniging, hulp turbo-expandersysteem, koud doossysteem, LOX-opslag & verdampingssysteem, instrumentatie en elektrisch controlesysteem enz. die

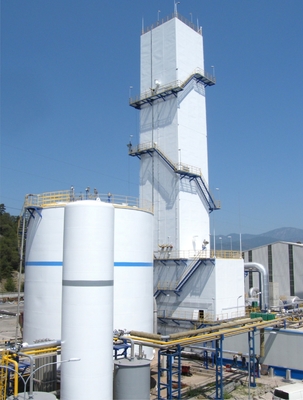

De algemene afmetingen van hoofddielichaam door koude doos van hoofdkolom en argonkolom worden gecombineerd van Model KDONAr-7500/1360/250Y ASU is 6500mm×4200mm×52200mm, wat een rechthoek en een verzegelde doos is; het belangrijkste materiaal van de koude doos is q235-B en het totale gewicht van koude doos is rond 160T. De grootte van koude doos voor hoofdwarmtewisselaar is 3500×4200×13000, die ook een rechthoek en een verzegelde doos, hoofd materiële q235-B, totaal gewicht rond 35T is. Het koude doossysteem bestaat hoofdzakelijk uit hoofdwarmtewisselaar, sub-koeler, hogere kolom, lagere kolom, ruwe argonkolom I, ruwe argonkolom II, zuivere argonkolom, ruwe argoncondensator, zuivere argonevaporator, zuivere argoncondensator, enz. en het verbindende door buizen leiden, koude doosshell, rek, platform, ladder, leuning, enz. Omdat het koude vakje systeem in volume in gewicht en de lengte over alles groot en zwaar is nadat het samenstellen rond 53 meters is, zal het in 5 stukken voor verzending worden verdeeld en ook zal opgeheven worden in plaats met 5 stukken. Elk stichtingswerk zal goed voorbereid zijn alvorens het bouwteam in de plaats vanaf de eigenschappen en de vereisten van de productstructuur bij het door buizen leiden van installatie binnengaat.
Parameters van Materiaal
| Nr. |
Beschrijving |
Hoofdgrootte (m) |
Gewicht (t) |
Bouwhoogte (m) |
Hoogte van Equip. Hoogste (m) |
-
|
FDONAr-belangrijkste Warmtewisselaar |
4.2×3.5×12.2 |
35 |
+0.3 |
+13.0 |
-
|
FDONAr-lagere Sectie van Hoofdkolom Koud Vakje |
4.2×3.5×23.8 |
48 |
+0.3 |
+24.1 |
-
|
FDONAr-hogere Sectie van Hoofdkolom Koud Vakje |
4.2×3.5×26.2 |
35 |
+24.1 |
+51.0 |
-
|
FDONAr-lagere Sectie van het Koude Vakje van de Argonkolom |
4.2×3.0×26.2 |
37 |
+0.3 |
+26.5 |
-
|
FDONAr-hogere Kolom van de Koude Doos van de Argonkolom |
4.2×3.0×26.0 |
40 |
+26.5 |
+53.0 |
Een gedetailleerde brochure is in bijlage met onze aanbieding die onze bedrijforganisatie, structuren en mogelijkheden omvat, volgt een korte inleiding aan SASPG:
- SASPG werd gevestigd in 1966
- Installatie de bouw behandeld gebied – 321715 m2
- Personeel - 3000
- Totale Activa – 334 Miljoen USD
- Jaarlijkse Omzet – 300 Miljoen USD
- Productiecapaciteit – 50000 Ton
- Installatiecapaciteiten – 50 Nm3/hr tot 60000 Nm3/hr
